Elementace

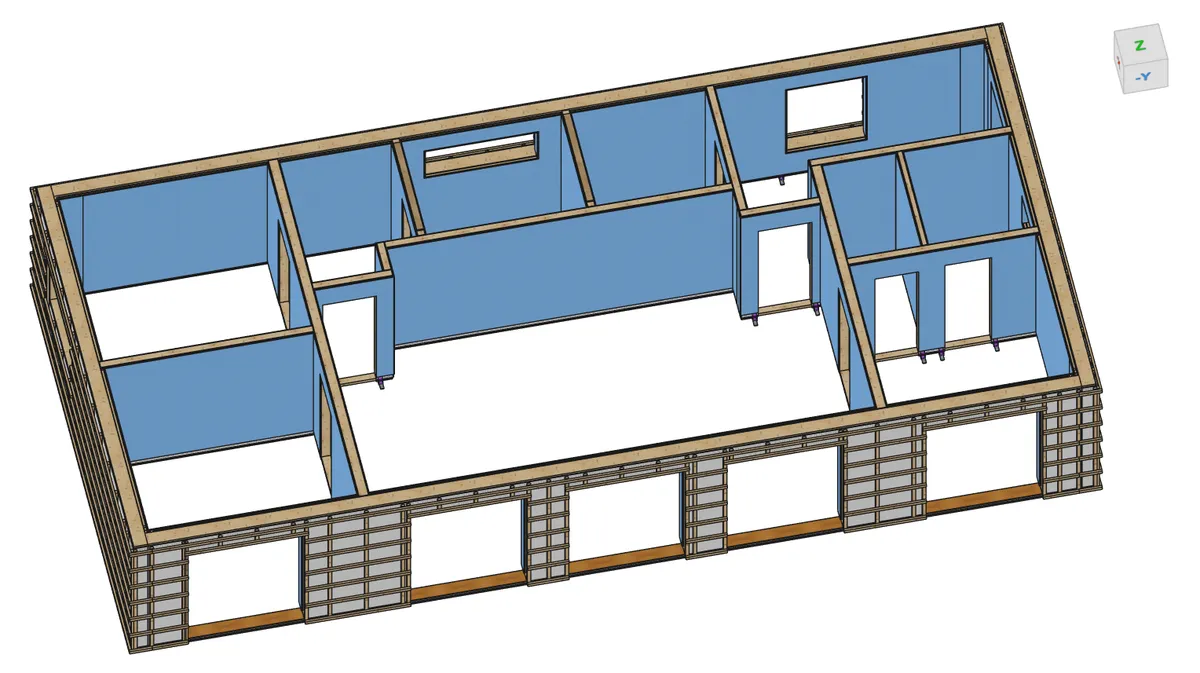

Modul cadwork Element přináší do světa panelových konstrukcí, stropů a střech vysokou míru automatizace, která vám jedním kliknutím ušetří hodiny rutinní práce. Tento nástroj v podstatě ožije na základě vašich dat a automaticky vyplní konstrukční vrstvy přesně podle zvolené typologie, ať už jde o lehké rámy, sruby, CLT panely nebo moderní hybridní systémy. Kouzlo spočívá v tom, že nejste svázáni žádnými pevnými dialogovými okny, detaily si ve 3D navrhujete přesně tak, jak se budou reálně stavět, a software je pak inteligentně aplikuje na celý projekt.

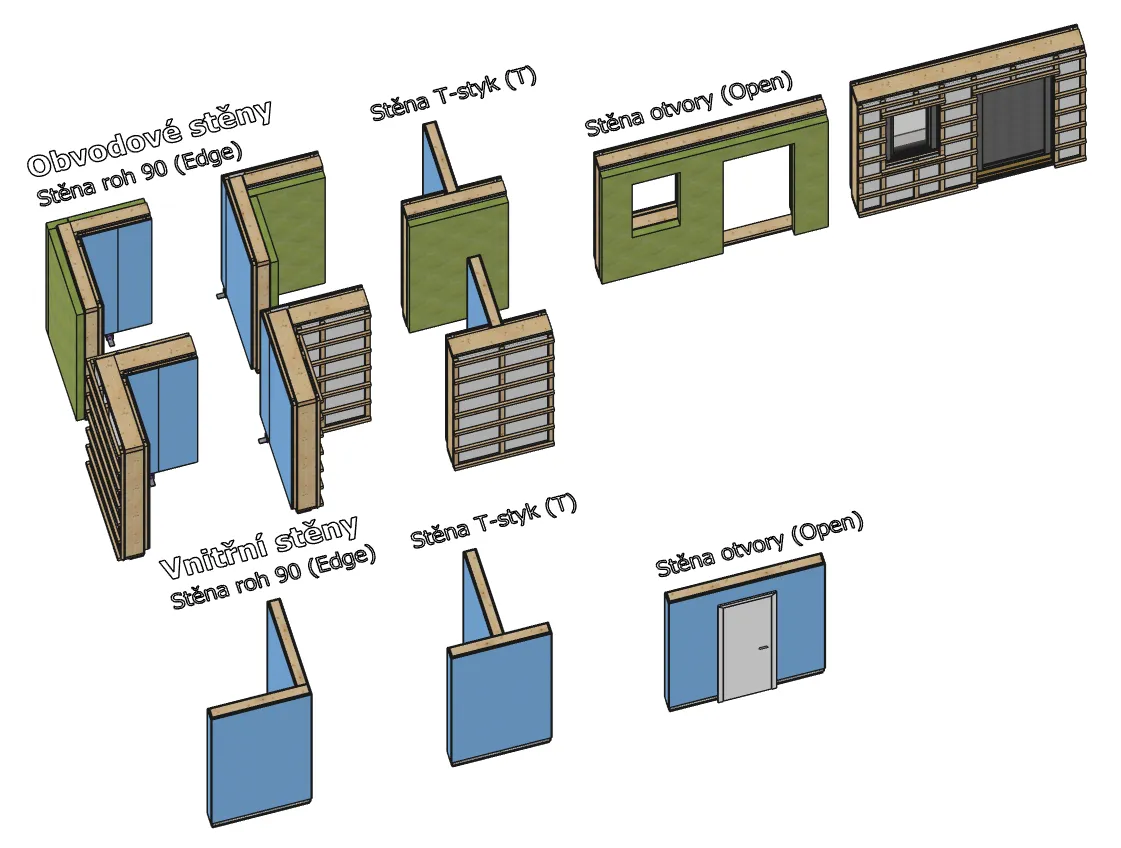

Celý systém funguje jako chytrá knihovna vašich standardů, která zajišťuje, že okenní otvory, spoje i spojovací prvky budou v celém týmu projektantů vždy konzistentní. Jednotlivé komponenty v sobě nesou informace o roztečích, orientaci a vzájemných průnicích, takže se automaticky přizpůsobí geometrii jakékoliv stěny či střechy. Základem přitom může být jak přímé modelování v cadworku, tak importované podklady z programů Revit nebo formátů IFC a DWG.

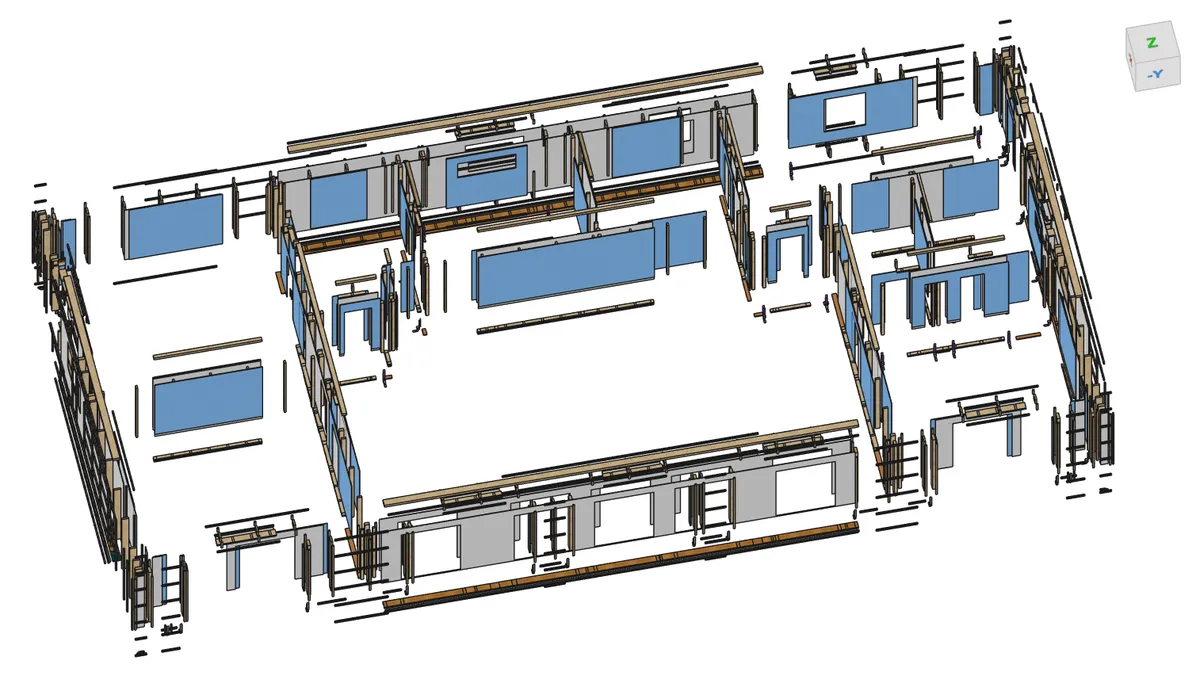

Výsledkem tohoto procesu není jen vizuální model, ale data plně připravená pro výrobu. Software za vás vygeneruje výpisky materiálu, automaticky kótované výrobní výkresy a veškeré instrukce pro CNC stroje či multifunkční mosty. Všechny automaticky vytvořené prvky přitom zůstávají plně editovatelné, takže pokud projekt vyžaduje specifický detail mimo standardní postupy, můžete ho kdykoliv ručně doladit bez ztráty vazby na zbytek modelu.
