2D

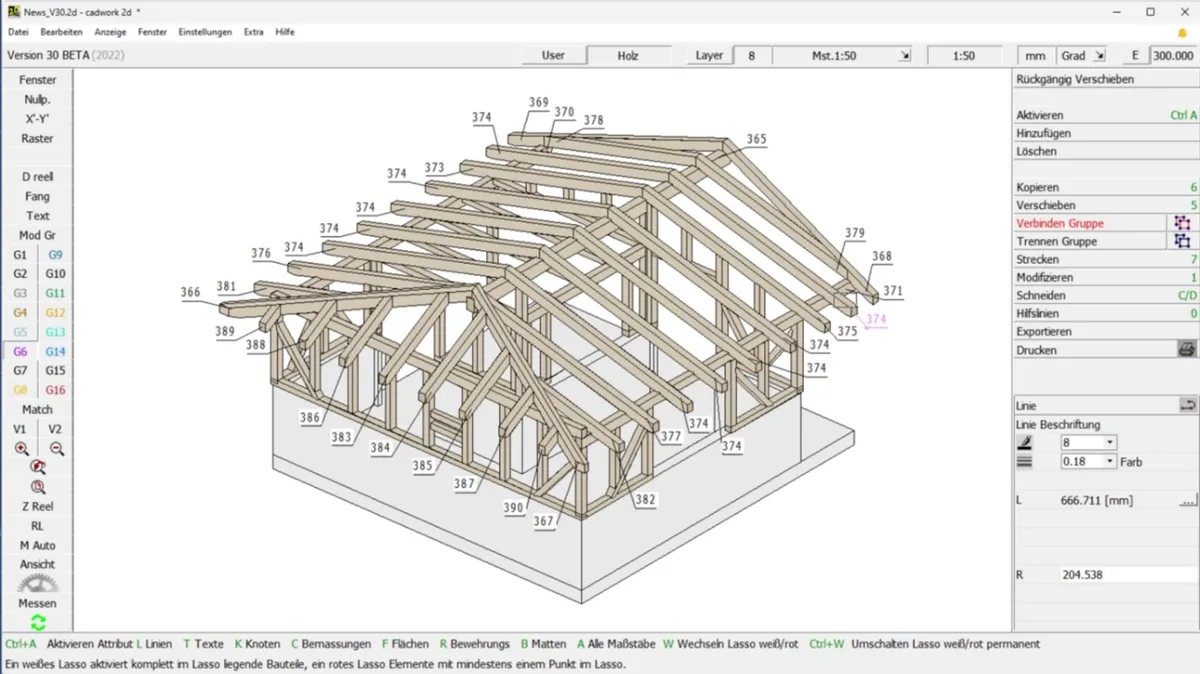

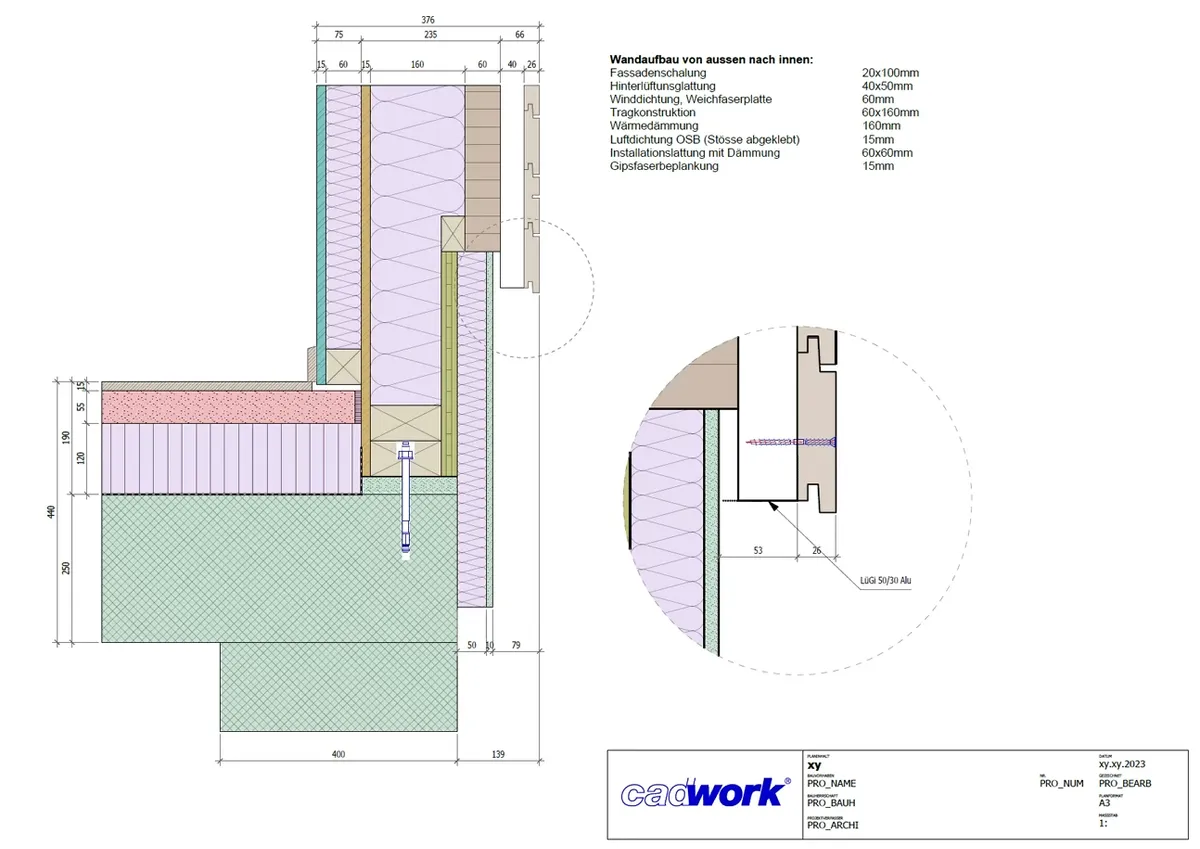

Modul cadwork 2D slouží jako výkonný nástroj pro tvorbu výkresové dokumentace přímo z 3D modelu, ale funguje i jako samostatný program pro přesné kreslení. Umožňuje automaticky generovat dílenské výkresy, řezy a pohledy, které lze libovolně upravovat, kótovat a doplňovat o detaily v různých měřítkách. Systém podporuje libovolné jednotky s možností okamžitého přepínání mezi metrickým a imperiálním systémem.

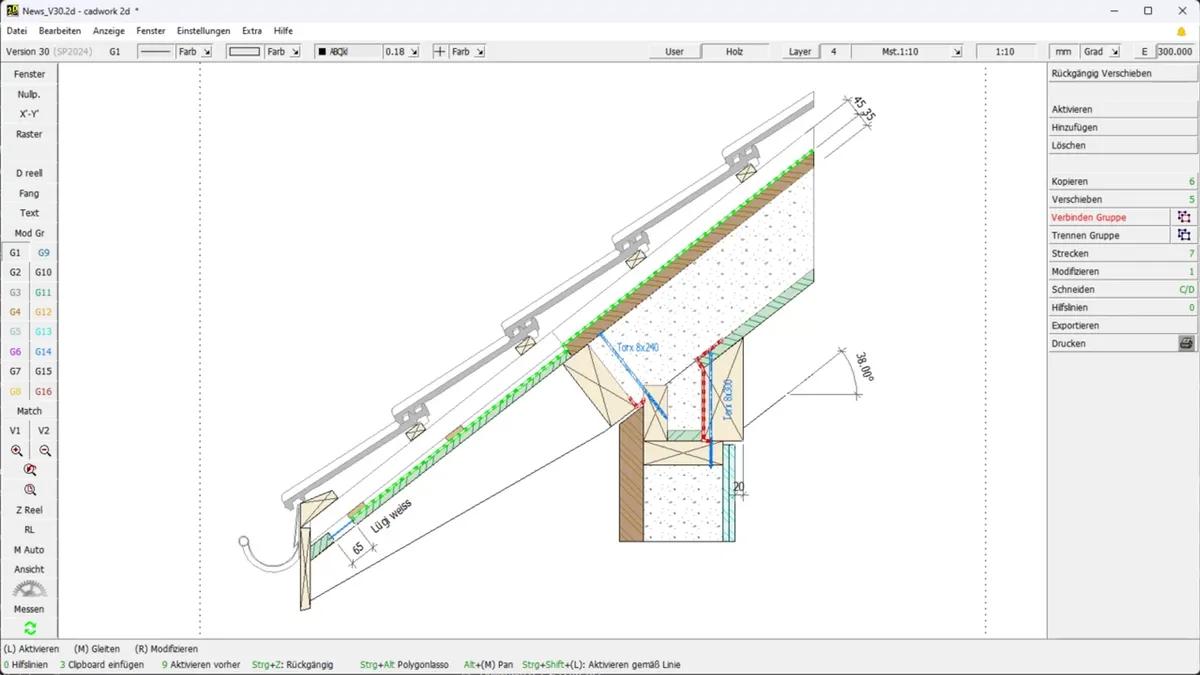

Prostředí nabízí bohatou knihovnu čar, šrafování, písem a katalogových prvků, stejně jako technologii vrstev pro přehledné uspořádání plánů. Ovládání je intuitivní a využívá přesné pomocné funkce, jako jsou rovnoběžky, tečny či dělicí body, které plně odpovídají logice a vzhledu 3D modulu.

Software podporuje obousměrnou výměnu dat přes formáty DXF a DWG a přímé vkládání tabulek, textů, obrázků či PDF z programů Word a Excel. Výkresy lze tisknout na plotru nebo ukládat do vektorového PDF. Jelikož jde o 2,5D systém, automaticky přenáší i výškové informace (osu Z) – architektonické půdorysy stěn, oken či dveří se tak po přenosu do cadwork 3D okamžitě promění v hotová objemová tělesa připravená k další práci.
