Výkresová dokumentace

Modul výkresové dokumentace umožňuje rychlé, automatické a plně přizpůsobitelné generování 2D dílenských výkresů přímo z 3D modelu. Zahrnuje specializované exporty pro jednotlivé prvky, konstrukční celky i stěnové panely. Všechny výstupy se přenášejí do modulu cadwork 2D, kde je můžete v libovolném rozvržení finálně upravit, dokótovat a vytisknout.

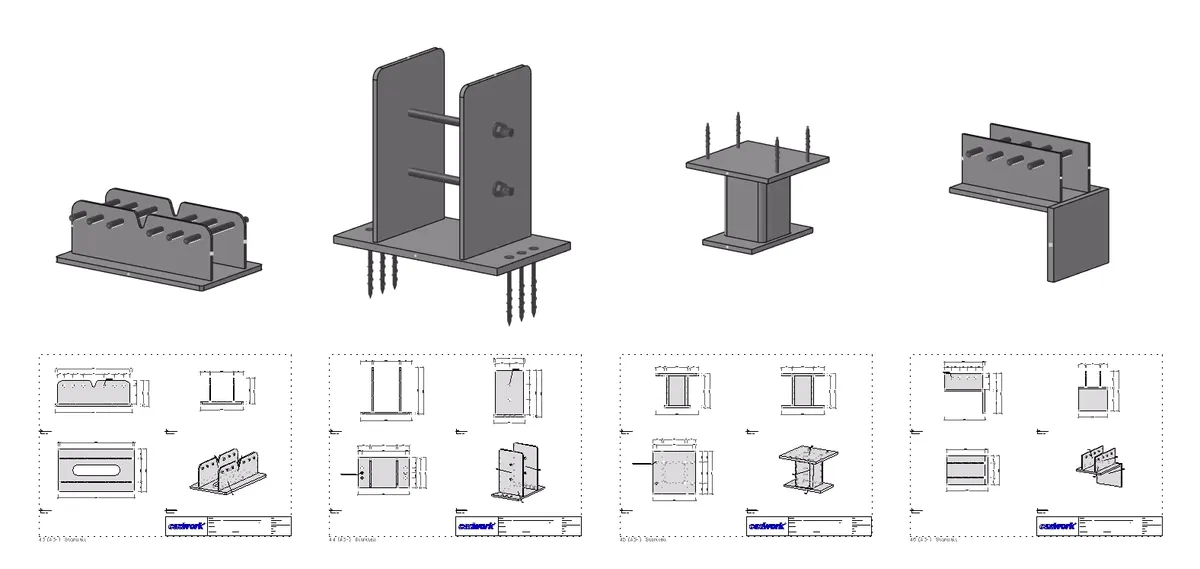

Výkresy jednotlivých prvků automaticky vytvářejí samostatný výkres pro každý prvek na základě jeho výrobního čísla, přičemž systém před exportem zkontroluje jejich správnost. Výkresy lze opatřit automatickým kótováním, značkami směru vláken nebo QR kódy. Všechna nastavení, včetně měřítek a rohových razítek, lze uložit jako standardní šablony pro ruční výrobu či kontrolu kvality.

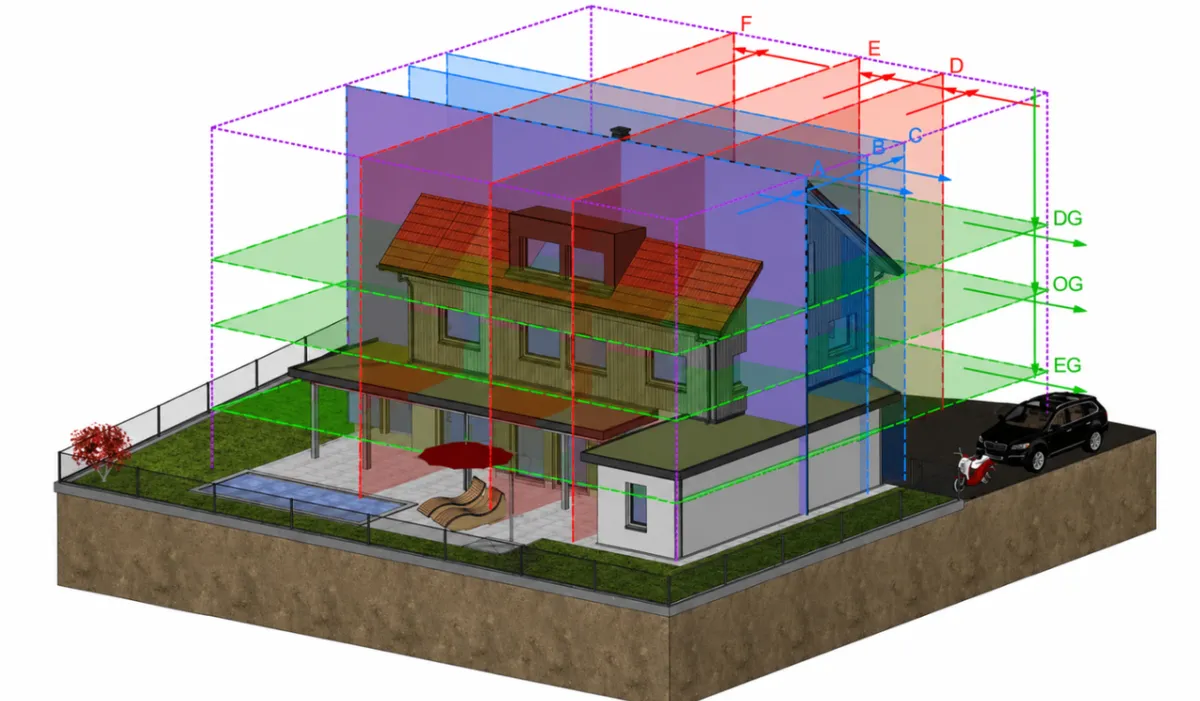

Výkresy tělesa exportu a kontejnerů slouží k dokumentaci větších celků. Tělesa exportu generují celkové výkresy budovy, jako jsou půdorysy, řezy a pohledy. Kontejnery naopak efektivně sdružují podsestavy, například ocelové sestavy. Do těchto výkresů lze zahrnout materiálové seznamy a využívat filtry viditelnosti pro zvýraznění klíčových částí.

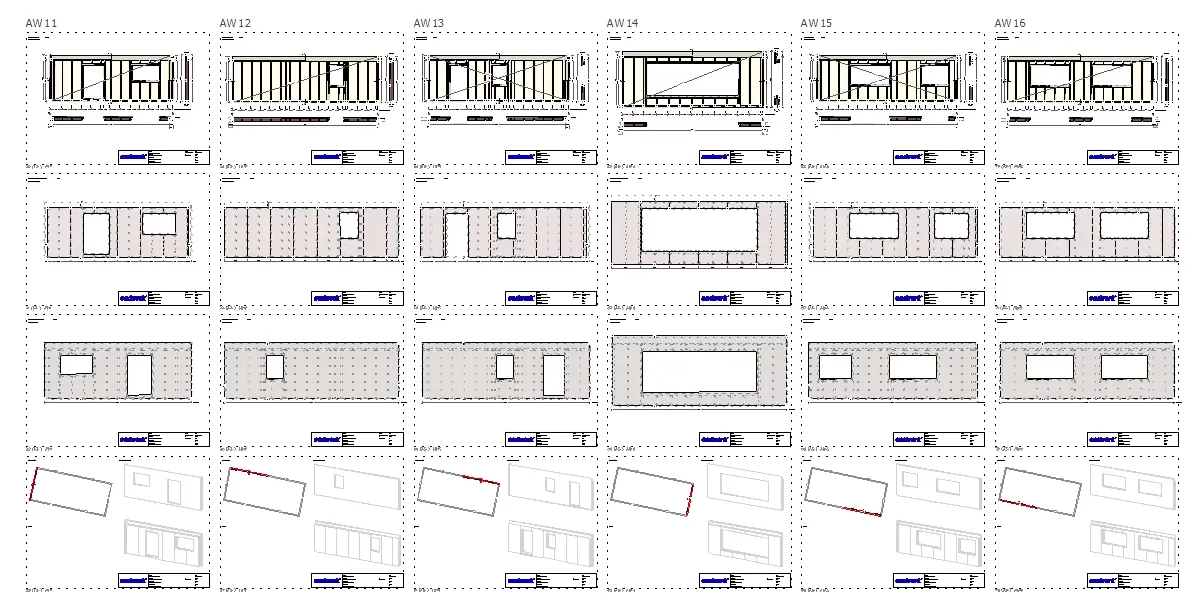

Výkresy stěnových, stropních a střešních prvků pokrývají širokou škálu konstrukcí od rámových panelů a CLT až po tradiční srubové stěny. Nabízejí inteligentní automatické kótování a umožňují rozložit konstrukci na jednotlivé montážní vrstvy či moduly. Každý výkresový list lze přímo doplnit o specifický kusovník, axonometrický pohled nebo plán osazení na stavbě.

Pro jakékoli specifické potřeby poslouží export přes schránku, který okamžitě přenese aktuální 3D pohled do 2D prostředí. Tento výstup pak můžete libovolně kombinovat s ostatními výkresy, doplňovat o detaily v odlišných měřítkách, uživatelské poznámky, fotografie nebo externí PDF dokumenty.
